下面介绍重庆螺旋钢管质量检测报告

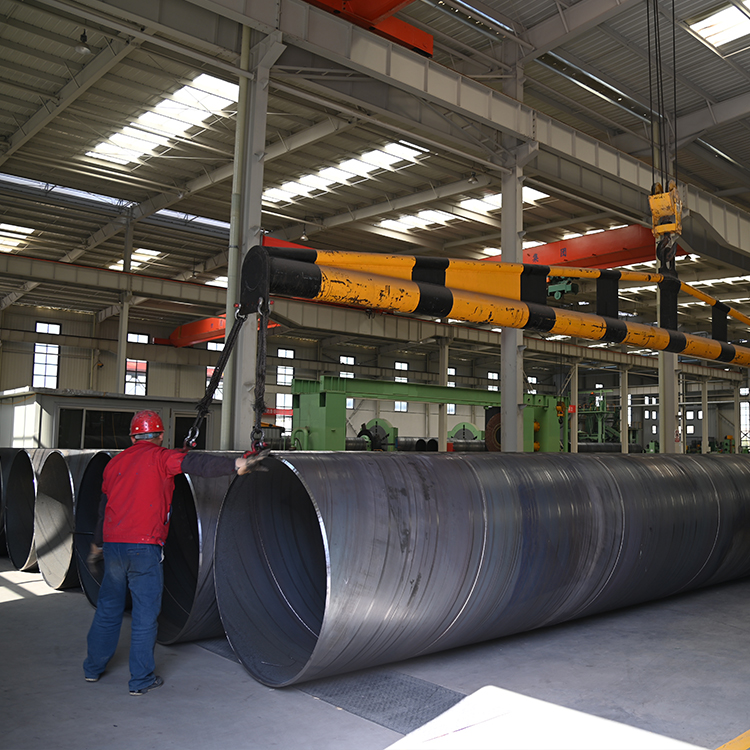

       螺旋钢管是以带钢卷板为原材料，经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。螺旋钢管将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。

     将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。


螺旋钢管在出厂之前应做机械性能试验和压扁试验以及扩口试验，并要达到标准规定的要求。直缝钢管的质量检测方法如下：
1、从表面上判断，也就是在外观检验。焊接接头的外观检验是一种手续简便而又应用广泛的检验方法，是成品检验的一个重要内容，主要是发现焊缝表面的缺陷和尺寸上的偏差。一般通过肉眼观察，借助标准样板、量规和放大镜等工具进行检验。若焊缝表面出现缺陷，焊缝内部便有存在缺陷的可能。
2、物理方法的检验：物理的检验方法是利用一些物理现象进行测定或检验的方法。材料或工件内部缺陷情况的检查，一般都是采用无损探伤的方法。无损探伤有超声波探伤、射线探伤、渗透探伤、磁力探伤等。
3、受压容器的强度检验：受压容器，除进行密封性试验外，还要进行强度试验。常见有水压试验和气压试验两种。它们都能检验在压力下工作的容器和管道的焊缝致密性。气压试验比水压试验更为灵敏和速，同时试验后的产品不用排水处理，对于排水困难的产品尤为适用。但试验的危险性比水压试验大。进行试验时，必须遵守相应的安全技术措施，以防试验过程中发生事故。
4、致密性检验：贮存液体或气体的焊接容器，其焊缝的不致密缺陷，如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等，可用致密性试验来发现。致密性检验方法有：煤油试验、载水试验、水冲试验等。
5、静水试验 每根钢管应做静水压试验而无渗漏现象，试验压力按下试计算 P=2ST/D 式中S—静水压试验的试验应力Mpa，静水试验的试验应力按相应钢带标准规定屈服度最小值（Q235为235Mpa）的60%选取。 稳压时间：D流体输送用的钢管的螺旋焊缝应进行X射线或超声波检验抽查（20%）。
